井澤啓太くんからの質問:

「実験のあとにもらった反射型センサーの配線方法と用意するものを教えてください」

下に反射型センサーの写真と図解を示しました。 配線にあたっては、下図のG・2・1・V・Cの各記号に対応したリード線がどれなのかを確認してください。 G・2・1・V・Cの文字は本体の裏側に書かれていますので、どのリード線がGなのか、あるいは2なのかといったことを確認しておくことが必要です。

反射型センサーには、G・2・1・V・Cという記号に対応したリード線が繋がれています

反射型センサーは、センサーの上に紙が「有るか/無いか」を検出するセンサーです。 センサーの上に紙が近づいて来た時や遠ざかる時に、LED(発光ダイオード)をON/OFFさせるように配線を行ってみましょう。 LEDの替わりにブザーを使えば、ブザーをON/OFFさせることもできます。

用意するものは、下記の5つです。

  1. 反射型センサー(上の図のようにリード線がついていますか?)
  2. 単三乾電池(1.5V)が2個(ブザーと繋ぐ時には3個必要になります)
  3. LED(発光ダイオード)またはブザー(ブザーは手もとにありますか?)
  4. 配線用の電線(細い線で大丈夫です)
  5. セロテープ(配線を繋ぐ時にテープを使うと便利です)
  6. 電線をむき出すためのカッターや「はさみ」(気をつけて使ってね!)

それでは、以下の手順に沿って配線を行いましょう。

リード線のCとGを繋ぎます手順1 反射型センサーのリード線のCとGをつなぐ。

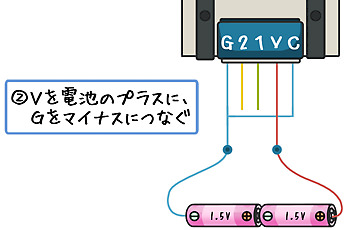

手順2 乾電池を2個、右図のようにつなぐ

Vを電池のプラスに、Gをマイナスに繋ぎます(テープを使って電線を乾電池に固定すると、つなぎやすいですよ!)。 また、Vのリード線を乾電池のプラス側につなぎ、同じようにGのリード線を、乾電池のマイナス側につなぐ。



手順3 LEDの端子の長い方を乾電池のプラスに、短い方を信号線1(または2)につなぐ

LED端子の長い方をプラスに、短い方を信号線1か2に繋ぎます(LEDの端子にはプラスとマイナスがあります。 端子の足が長いほうがプラスです。 どちらがプラスかマイナスかわからないときは、まず適当に配線してLEDが点灯するかどうか確認してください。 点灯しない時は、配線を入れ替えて試してください)。



手順4 紙をセンサー面に近づけたり、遠ざけたりしてみてください。

紙をセンサーに近づけたり離したりすると、LEDが点いたり消えたりしますするとLEDが点灯したり、消えたりすることが確認できるはずです。

目には見えませんが、電池がつながったセンサーからは、右図の赤い実線のように赤外線が出ています。 そして紙が近づくと、赤外線が紙に反射し、もう一方のセンサーに届くことで紙の「有り/無し」を検知するようになっています。

LEDがない時は、代わりにワークショップの当日もらったブザーをつないでみてください (この場合は乾電池が3個必要です)。 紙でセンサーを遮断すると、音が鳴りますよ。
